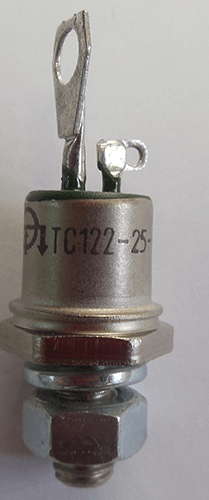

ТС 122-25-10
| Длина/глубина | 85 мм |
| Ширина | 170 мм |
| Высота | 50 мм |
| Tj, °С | -60…+125 |
Этот товар купили 9 раз за последние 5 днейОписание
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТС122-25-10, (ЗАВОД "ПРЕОБРАЗОВАТЕЛЬ")
| Тип тиристора | симметричный |
|---|---|
| Повторяющееся имп. обр. напряжение(Urrm) и повторяющееся имп. напряжение в закр. сост.(Udrm),В | 1000 |
| Повторяющийся имп. обр. ток(Irrm) и повторяющийся имп. ток в закр. сост.(Idrm), мА | 3.5 |
| Макс. допустимый сред. ток в откр. сост.(Itav), А | 25 |
| при температуре корпуса, C | 85 |
| Макс. допустимый действ. ток в откр. сост., А | 25 |
| Ударный ток в откр. сост., кА | 0.2 |
| при синус. однополупериодном импульсе тока, мс | 10 |
| Имп. напряжение в откр. сост., В | 1.80 |
| Крит. скорость нарастания тока в откр. сост., А/мкс | 50 |
| Макс. крит. скорость нарастания напряжения в закр. сост., В/мкс | 50 |
| Отпирающее пост. напряжение упр., В | 3.5 |
| Отпирающий пост. ток упр., мА | 150 |
| Тепловое сопротивление переход-корпус, С/Вт | 0.90 |
| Температура перехода, С | -60...125 |
| Масса прибора, г | 11 |
| Конструктивное исполнение | штыревой c жестким выводом |
Условные обозначения электрических параметров тиристоров симметричных:
• ITRMS - Максимально допустимый действующий ток в открытом состоянии.
• UDRM - Максимальное повторяющееся импульсное напряжение в закрытом состоянии.
• IDRM - Повторяющийся импульсный ток в закрытом состоянии.
• ITSM - Ударный ток в открытом состоянии.
• rT - Динамическое сопротивление симметричного тиристора.
• (dUD/dt)crit - Критическая скорость нарастания коммутационного напряжения.
• (diT/dt)crit - Критическая скорость нарастания тока в открытом состоянии.
• UTM - Импульсное напряжение в открытом состоянии.
• UT(TO) - Пороговое напряжение симметричного тиристора.
• IL - Ток включения симметричного тиристора.
• IH - Ток удержания симметричного тиристора.
• IGT - Отпирающий постоянный ток управления.
• UGT - Отпирающее постоянное напряжение управления.
• td - Время задержки включения по управлению.
• tq - Время выключения по управлению.
• tqt - Время включения по управлению.
• Rthjc - Тепловое сопротивление переход-корпус.
• Tj - Температура перехода симметричного тиристора.
Вернуться в каталог Симисторы
Посмотреть в другом каталоге Симисторы
Характеристики
| Длина/глубина | 85 мм |
| Ширина | 170 мм |
| Высота | 50 мм |
| Tj, °С | -60…+125 |
| Rthjc, °С/Вт | 0.9 |
| tqt, мкс | 12 |
| td, мкс | 4 |
| UGT, В | 2.5 |
| IGT, мА | 150 |
| IH, мА | 45 |
| IL, мА | 70 |
| UT(TO), В | 1.1 |
| UTM, В | 1.8 |
| (diT/dt)crit, А/мкс | 50 |
| (duD/dt)crit, В/мкс | 2.5-50 |
| rT, МОм | 21 |
| ITSM, А | 200 |
| IDRM, мА | 3 |
| UDRM, В | 1000 |
| ITRMS, А | 25 |
| Страна производитель | Украина |
| Бренд | Элемент Преобразователь |
