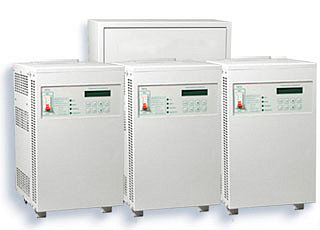

Трехфазный стабилизатор ССК-3-36-380

Стабилизатор напряжения ССК-3-36-380 - конструкция и принцип действия

В круглосуточном режиме обеспечивает качественное напряжение любым бытовым электроприборам. Может устанавливаться на офисное или промышленное оборудование. Незаменим для лабораторной или медицинской технике требующих высокую точность подходящей электросети.

Стабилизаторы напряжения ССК предназначены для поддержания стабильного напряжения питания нагрузок бытового, промышленного применения, имея отклонения входной электросети широкого диапазона.
Работа трехфазного стабилизатора 380В основана на коммутации обмоток автотрансформатора через тиристоры (ступенчатый принцип коррекции напряжения).

Возможности стабилизатора

Индикация и органы управления стабилизатора ССК

1. Сетевой автоматический выключатель
2. Индикация сети
3. Индикация включения режима "БАЙПАС"
4. Оповещение о перегрузке
5. Срабатывания защитного отключения нагрузки
6. Управление включения/отключения режима "БАЙПАС"
7. "СБРОС" параметров
8. Включение/отключение звуковой сигнализации
9. "ВВОД" заданных параметров
10. 11. "ВЕРХ" и "ВНИЗ" для перемещения по параметрам управления стабилизатора
12. 13. "+" "-" для увеличения или уменьшения параметров стабилизатора ССК
14. Жидкокристаллический экран отображения информации

Принцип действия и подключение стабилизатора

Включение стабилизатора производят автоматическим сетевым выключателем. На панели загорится индикатор "СЕТЬ". Означающий, что входная электросеть подана на однофазный стабилизатор напряжения 220В. При отключенном режиме "БАЙПАС" на ЖК панели отобразится уровень входного и выходного напряжения. Необходимое значение пользователь может выставить самостоятельно используя кнопки на панели управления. Более подробная инструкция по установке необходимых параметров есть в паспорте на изделие. Не подключайте стабилизатор напряжения самостоятельно. Без специальной подготовки, знаний техники безопасности при работе с электричеством, это может быть опасно для жизни.

1. Гнездо для подключения входной электросети
2. Гнездо для подключения нулевого провода. Он является общим для выхода и входа. Подключается к стабилизатору, без разрыва в электрощите
3. Клемма для подключения выходного провода
4. Автоматический выключатель для защиты от перегрузки силового блока
5. Предохранитель для защиты силового блока
6. Порт для подключения персонального компьютера
7. Крепление силового кабеля к корпусу
8. Заземляющий болт, для исключения попадания фазы на корпус стабилизатора
