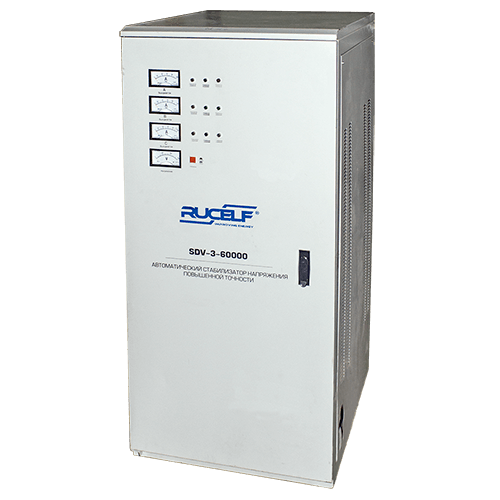

Трехфазный стабилизатор RUCELF SDV-3-60000
Мощность | 60 кВт |
Вход (граничный) | 235-450В |
Тип | Электромеханический |
Выход | 212-228В |
Точность | 380 Вольт +/-3,5% |
Страна | Китай |
Тип сети | трехфазный |
Описание
Электромеханический стабилизатор RUCELF SDV-3-60000
Электромеханический стабилизатор обеспечивающий высокую точность напряжения на выходе имея расширенный входной диапазон напряжения. Поддерживает круглосуточно безопасным напряжением однофазных бытовых потребителей 220В.
Применяется:
- Для бытовых приборов (телевизоры, холодильники, сплиты, стиральные машины)
- Систем освещения
- Системы кондиционирования, вентиляционные комплексы
- Лабораторное оборудование, испытательные приборы
- Системы обогрева, оборудование для обеспечения водоснабжения
- Оборудование для радиотрансляции, звукоулавливающие системы
- Приборы контроля, навигации
- Для медицинского, лабораторного оборудования
Управления и отображения информации в стабилизаторе
1. Индикация включения питания
2. Отображение выходного напряжения
3. Отображение входного напряжения
4. Отображение температуры автотрансформатора
5. Защитные отключения, ошибки
6. Нагрузка стабилизатора
7. Отображение максимальной нагрузки
Расчет оптимальной мощности стабилизатора RUCELF
При непрерывном режиме работе стабилизатора, при входном напряжении Uвх.< 170 вольт появляется вероятность перегрузки стабилизатора по току. Которое приводит к нагреву основных элементов и сокращает срок работы стабилизатора RUCELF SDV 3. Во избежании, советуем подбирать модель с 25% запасом по мощности нагрузки, при планировании приобретения дополнительной техники, увеличить запас по мощности. Обеспечив "щадящий" режим работы стабилизатора, увеличиваем его срок службы.
Для идеального расчета мощности стабилизатора, определяем номинал входного автоматического выключателя, рядом с электросчетчиком. Для проверки необходимо его выключить. При отключении электроэнергии на всем объекте, подтверждаем правильность определения. Определяем его номинал. Например С 20, переводим на ток 20А. Определяем мощность (без формул), делив это значение на 5. Получаем 4 кВт. Приобретая в этом случае стабилизатор 6-8 квт, мы получаем облегченный режим работы. Итог продолжительный срок службы, возможность подключения дополнительного оборудования.
Принцип работы, конструкция изделия
Электромеханические промышленные стабилизаторы, использующие плавную коррекцию выходного напряжения оптимальной точностью его поддержания. Коррекция обеспечивается сервоприводным механизмом, отслеживающим изменения входного значения. Амплитуда выходного напряжения проходит процесс сравнения с образцовым напряжением платы управления. Присутствие отклонения, запускает серводвигатель, подгоняя выходное напряжение согласно образцовому значению. Уровень добавочного напряжения, добавляется или вычитается. Зависит от значения входного напряжения.
На стабилизаторе расположен жидкокристаллический дисплей, сбоку сетевой автоматический выключатель "СЕТЬ".
Подключение стабилизатора
1. Подключения входных проводов
2. Провод заземления
3. Нагрузка
4. Характеристики работы стабилизатора.
Вы можете выбрать стабилизатор напряжения в основном каталоге магазина
Перейти в каталог стабилизаторы напряжения 60 квт
Характеристики
RUCELF | SDV-3 |
Мощность | 60 кВт |
Вход (граничный) | 235-450В |
Вход | 260-430В |
Тип | Электромеханический |
Выход | 212-228В |
Точность | 380 Вольт +/-3,5% |
Страна | Китай |
Быстродействие, мс | 30с |
КПД | 95% |
Частота сети, Гц | 50 Гц |
Форма выходного сигнала | синусоида, без искажений |
Конструкция | Отдельно стоящий |
Тип охлаждения | Принудительное |
Отображение информации | Стрелочный вольтметр |
Bypass | Отсутствует |
Подключение | клеммная колодка |
Класс защиты | IP 20 |
Влажность окружающей среды | 80% |
Бренд | RUCELF |
Варианты установки | напольное |
Температура окружающей среды | от 0 до 45 градусов по Цельсию |
Вес | 215 кг |
Дополнительные защиты | от повышенных скачков, от пониженного напряжения, перегрузка, перегрев, от короткого замыкания, от помех, от высоковольтных скачков |
Габариты, мм(ГхВхШ) | 800х1440х650 |
Тип сети | трехфазный |
